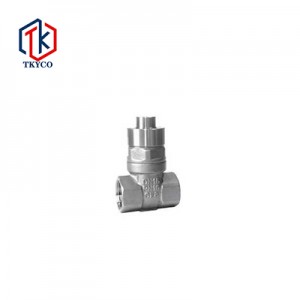

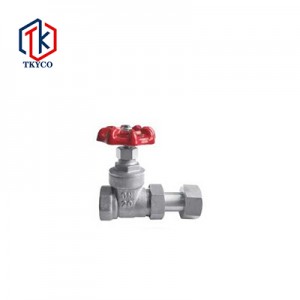

不銹鋼內螺紋閘閥
產品結構
主要部件材料
|
材料名稱 |
Z15H-(16-64)C |
Z15W-(16-64)P |
Z15W-(16-64)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
304, 316 |
||
|
填料 |
聚四氟乙烯 |
||

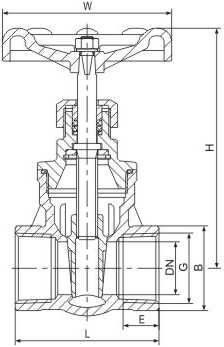

主要外形尺寸
|
DN |
G |
L |
E |
B |
H |
W |
|
15 |
1 1/2″ |
55 |
16 |
31 |
90 |
70 |
|
20 |
3/4″ |
60 |
18 |
38 |
98 |
70 |
|
25 |
1″ |
68 |
20 |
46 |
108 |
70 |
|
32 |
1 1/4″ |
76 |
21.5 |
56 |
128 |
80 |
|
40 |
1 1/2″ |
80 |
23 |
63 |
152 |
100 |
|
50 |
2″ |
93 |
24.5 |
76 |
166 |
100 |
|
65 |
2 1/2″ |
117 |
28 |
84 |
213 |
115 |
|
80 |
3″ |
130 |
32 |
98 |
232 |
115 |
