國標、德標閘閥
主要結構特點
流體阻力小。
打開和加藥時更省力。
流向一般不受限制，安裝方便。
結構合理，密封可靠，性能優良，外形美觀。
設計制造標準
? 設計與制造標準：GB/T 12234、DIN 3352
? 結構長度標準：GB/T 12221、DIN3202
? 連接法蘭標準：JB/T 79、DIN 2543
? 檢驗與試驗標準：GBfT 26480、DIN 3230
性能規范
?公稱壓力：1.6、2.5、4.0、6.3Mpa
? 強度試驗：2.4、3.8、6.0、9.5Mpa
?密封試驗：1.8、2.8、4.4、7.0Mpa?
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃

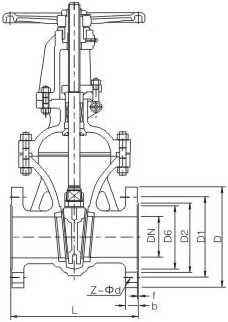

產品結構
主要尺寸及重量
PN16
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
14 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
18 |
18 |
4-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
215 |
220 |
180 |
155 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
125 |
325 |
245 |
250 |
210 |
185 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
150 |
350 |
280 |
285 |
240 |
210 |
3 |
24 |
22 |
8-Φ23 |
8-Φ22 |
|
200 |
400 |
335 |
340 |
295 |
265 |
3 |
26 |
24 |
12-Φ23 |
12-Φ22 |
|
250 |
450 |
405 |
405 |
355 |
320 |
3 |
30 |
26 |
12-Φ25 |
12-Φ26 |
|
300 |
500 |
460 |
460 |
410 |
375 |
4 |
30 |
28 |
12-Φ25 |
12-Φ26 |
|
350 |
550 |
520 |
520 |
470 |
435 |
4 |
34 |
30 |
16-Φ25 |
16-Φ26 |
|
400 |
600 |
580 |
580 |
525 |
485 |
4 |
36 |
32 |
16-Φ33 |
16-Φ30 |
|
450 |
650 |
640 |
640 |
585 |
545 |
4 |
40 |
40 |
20-Φ33 |
20-Φ30 |
|
500 |
700 |
705 |
715 |
650 |
608 |
4 |
44 |
44 |
20-Φ34 |
20-Φ33 |
|
600 |
800 |
840 |
840 |
770 |
718 |
4 |
48 |
54 |
20-Φ41 |
20-Φ36 |
|
700 |
900 |
910 |
910 |
840 |
788 |
5 |
50 |
42 |
24-Φ41 |
24-Φ36 |
|
800 |
1000 |
1020 |
1025 |
950 |
898 |
5 |
52 |
42 |
24-Φ41 |
24-Φ39 |
|
900 |
1100 |
1120 |
1125 |
1050 |
998 |
5 |
54 |
44 |
28-Φ41 |
28-Φ39 |
|
1000 |
1200 |
1255 |
1255 |
1170 |
1110 |
5 |
56 |
46 |
28-Φ48 |
28-Φ42 |
PN25
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
325 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
350 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
400 |
360 |
360 |
310 |
278 |
3 |
34 |
30 |
12-Φ25 |
12-Φ26 |
|
250 |
450 |
425 |
425 |
370 |
332 |
3 |
36 |
32 |
12-Φ30 |
12-Φ30 |
|
300 |
500 |
485 |
485 |
430 |
390 |
4 |
40 |
34 |
16-Φ30 |
16-Φ30 |
|
350 |
550 |
550 |
555 |
490 |
448 |
4 |
44 |
38 |
16-Φ34 |
16-O33 |
|
400 |
600 |
610 |
620 |
550 |
505 |
4 |
48 |
40 |
16-Φ34 |
16-Φ36 |
|
450 |
650 |
660 |
670 |
600 |
555 |
4 |
50 |
46 |
20-Φ34 |
20-Φ36 |
|
500 |
700 |
730 |
730 |
660 |
610 |
4 |
52 |
48 |
20-Φ41 |
20-Φ36 |
|
600 |
800 |
840 |
845 |
770 |
718 |
5 |
56 |
58 |
20-Φ41 |
20-Φ39 |
|
700 |
900 |
955 |
960 |
875 |
815 |
5 |
60 |
50 |
24-Φ48 |
24-Φ42 |
|
800 |
1000 |
1070 |
1085 |
990 |
930 |
5 |
64 |
54 |
24-Φ48 |
24-Φ48 |
|
900 |
1100 |
1180 |
1185 |
1090 |
1025 |
5 |
66 |
58 |
28-Φ54 |
28-Φ48 |
|
1000 |
1200 |
1305 |
1320 |
1210 |
1140 |
5 |
68 |
62 |
28-Φ58 |
28-Φ55 |
PN40
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
210 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
230 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
240 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
280 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
310 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
350 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
400 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
450 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
550 |
375 |
375 |
320 |
282 |
3 |
38 |
34 |
12-Φ30 |
12-Φ30 |
|
250 |
650 |
445 |
450 |
385 |
345 |
3 |
42 |
38 |
12-Φ34 |
12-Φ33 |
|
300 |
750 |
510 |
515 |
450 |
408 |
4 |
46 |
42 |
16-Φ34 |
16-Φ33 |
|
350 |
850 |
570 |
580 |
510 |
465 |
4 |
52 |
46 |
16-Φ34 |
16-Φ36 |
|
400 |
950 |
655 |
660 |
585 |
535 |
4 |
58 |
50 |
16-Φ41 |
16-Φ39 |
|
450 |
1050 |
680 |
685 |
610 |
560 |
4 |
60 |
57 |
20-Φ41 |
20-Φ39 |
|
500 |
1150 |
755 |
755 |
670 |
612 |
4 |
62 |
57 |
20-Φ48 |
20-Φ42 |
|
600 |
1350 |
890 |
890 |
795 |
730 |
5 |
62 |
72 |
20-Φ54 |
20-Φ48 |
PN63
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
18 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
20 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
22 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
24 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
175 |
180 |
135 |
105 |
3 |
26 |
26 |
4-Φ23 |
4-Φ22 |
|
65 |
280 |
200 |
205 |
160 |
130 |
3 |
28 |
26 |
8-Φ23 |
8-Φ22 |
|
80 |
310 |
210 |
215 |
170 |
140 |
3 |
30 |
28 |
8-Φ23 |
8-Φ22 |
|
100 |
350 |
250 |
250 |
200 |
168 |
3 |
32 |
30 |
8-Φ25 |
8-Φ26 |
|
125 |
400 |
295 |
295 |
240 |
202 |
3 |
36 |
34 |
8-Φ30 |
8-Φ30 |
|
150 |
450 |
340 |
345 |
280 |
240 |
3 |
38 |
36 |
8-Φ34 |
8-Φ33 |
|
200 |
550 |
405 |
415 |
345 |
300 |
3 |
44 |
42 |
12-Φ34 |
12-Φ36 |
|
250 |
650 |
470 |
470 |
400 |
352 |
3 |
48 |
46 |
12-Φ41 |
12-Φ36 |
|
300 |
750 |
530 |
530 |
460 |
412 |
4 |
54 |
52 |
16-Φ41 |
16-Φ36 |
|
350 |
850 |
595 |
600 |
525 |
475 |
4 |
60 |
56 |
16-Φ41 |
16-Φ39 |
|
400 |
950 |
670 |
670 |
585 |
525 |
4 |
66 |
60 |
16-Φ48 |
16-Φ42 |
PN100
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
20 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
22 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
24 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
26 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
195 |
195 |
145 |
112 |
3 |
28 |
30 |
4-Φ25 |
4-Φ26 |
|
65 |
280 |
220 |
220 |
170 |
138 |
3 |
32 |
34 |
8-Φ25 |
8-Φ26 |
|
80 |
310 |
230 |
230 |
180 |
148 |
3 |
34 |
36 |
8-Φ25 |
8-Φ26 |
|
100 |
350 |
265 |
265 |
210 |
172 |
3 |
38 |
40 |
8-Φ30 |
8-Φ30 |
|
125 |
400 |
310 |
315 |
250 |
210 |
3 |
42 |
40 |
8-Φ34 |
8-Φ33 |
|
150 |
450 |
350 |
355 |
290 |
250 |
3 |
46 |
44 |
12-Φ34 |
12-Φ33 |
|
200 |
550 |
430 |
430 |
360 |
312 |
3 |
54 |
52 |
12-Φ41 |
12-Φ36 |
|
250 |
650 |
500 |
505 |
430 |
382 |
3 |
60 |
60 |
12-Φ41 |
12-Φ39 |
|
300 |
750 |
585 |
585 |
500 |
442 |
4 |
70 |
68 |
16-Φ48 |
16-Φ42 |
|
350 |
850 |
655 |
655 |
560 |
498 |
4 |
76 |
74 |
16-Φ54 |
16-Φ48 |
|
400 |
950 |
715 |
715 |
620 |
558 |
4 |
80 |
78 |
16-Φ54 |
16-Φ48 |
PN160
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
||||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
||||
|
15 |
170 |
110 |
105 |
75 |
75 |
52 |
2 |
24 |
20 |
4-Φ18 |
4-Φ14 |
|
20 |
190 |
130 |
130 |
90 |
90 |
62 |
2 |
26 |
24 |
4-Φ23 |
4-Φ18 |
|
25 |
210 |
140 |
140 |
100 |
100 |
72 |
2 |
28 |
24 |
4-Φ23 |
4-Φ18 |
|
32 |
230 |
165 |
155 |
115 |
110 |
85 |
2 |
30 |
28 |
4-Φ25 |
4-Φ22 |
|
40 |
260 |
175 |
170 |
125 |
125 |
92 |
3 |
32 |
28 |
4-Φ27 |
4-Φ22 |
|
50 |
300 |
215 |
195 |
165 |
140 |
132 |
3 |
36 |
30 |
8-Φ25 |
4-Φ26 |
|
65 |
340 |
245 |
220 |
190 |
170 |
152 |
3 |
44 |
34 |
8-Φ30 |
8-Φ26 |
|
80 |
390 |
260 |
230 |
205 |
180 |
168 |
3 |
46 |
36 |
8-Φ30 |
8-Φ26 |
|
100 |
450 |
300 |
265 |
240 |
210 |
200 |
3 |
48 |
40 |
8-Φ34 |
8-Φ30 |
|
125 |
525 |
355 |
315 |
285 |
250 |
238 |
3 |
60 |
44 |
8-Φ41 |
8-Φ33 |
|
150 |
600 |
390 |
355 |
318 |
290 |
270 |
3 |
66 |
50 |
12-Φ41 |
12-Φ33 |
|
200 |
750 |
480 |
430 |
400 |
360 |
345 |
3 |
78 |
60 |
12-Φ48 |
12-Φ36 |
|
250 |
850 |
580 |
515 |
485 |
430 |
425 |
3 |
88 |
68 |
12-Φ54 |
12-Φ42 |
|
300 |
950 |
665 |
585 |
570 |
500 |
510 |
4 |
100 |
78 |
16-Φ54 |
16-Φ42 |
相關產品
-
德標浮動式法蘭球閥
產品概覽 德標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類和氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 ?材料名稱 碳鋼 ?不銹鋼 ?????????? 閥體 WCB、A105 CF8、CF3 CF8M、CF3M ????? ? ?? ...
-
鍛鋼截止閥
產品概述 鍛鋼截止閥是一種常用的截止閥，主要用于連接或截?cái)喙艿乐械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力和溫度范圍較大，該閥門是適用于小口徑管道，密封面不易磨損、劃傷，密封性能好，啟閉閥瓣行程小，啟閉時間短，閥門高度小。 產品結構 主要零件材料 零件名稱 材料 閥體 A105 A182 F22 A182 F304 A182 F316 閥瓣 A276 420 A276 304 A276 304 A182 316 閥桿 A182 F6A A182 F304 A182 F304 A182 F316 閥蓋 A105 A182 F22 A182 F304 A182 F316 主要尺寸和重量 ...
-
2000WOG —片式內螺紋球閥
產品結構 主要零件材料 材料名稱 Q11F-(16-64)C Q11F-(16-64)P Q11F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE) 主要外形尺寸 DN INCH L D G W H H1 8 1/4″ 40 5 1/4″ 70 33.5 26.5 10 3/8″ 45 7 3/8″ 70 35 26.5 15 1/2″ 55...
-
自力式壓差平衡閥
產品結構 產品特點及用途
-
靜音止回閥
法蘭式靜音止回閥該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。 內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。 該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。 主要零件材料 零件名稱 材料 閥體、導流體 鑄鐵、鑄鋼 閥座、軸瓦、閥瓣、軸 青銅或不銹鋼 彈簧 不銹鋼 主要技術參數 公稱壓力 1.0 1.6 2.5 較高工作壓力 1.0 1.6 2.5 密封試驗壓力 ...
-
美標浮動式法蘭球閥
產品概覽 手動法蘭球閥主要用于切斷或接通介質，也可用于流體調節和控制。與其他閥門相比，球閥具有以下優點： 1、流體阻力小，球閥所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、開關快捷方便，只要閥桿旋轉90°，球閥就會完成全開或全關動作，輕松實現快速啟閉。 3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成，易于保證密封，球閥的密封力隨介質壓力的增加而增大。 4、閥桿密封可靠。球閥啟閉時，閥桿只轉動，因此閥桿的填料密封不易被破壞，閥門反向密封的密封力閥桿隨介質壓力的增加而...
