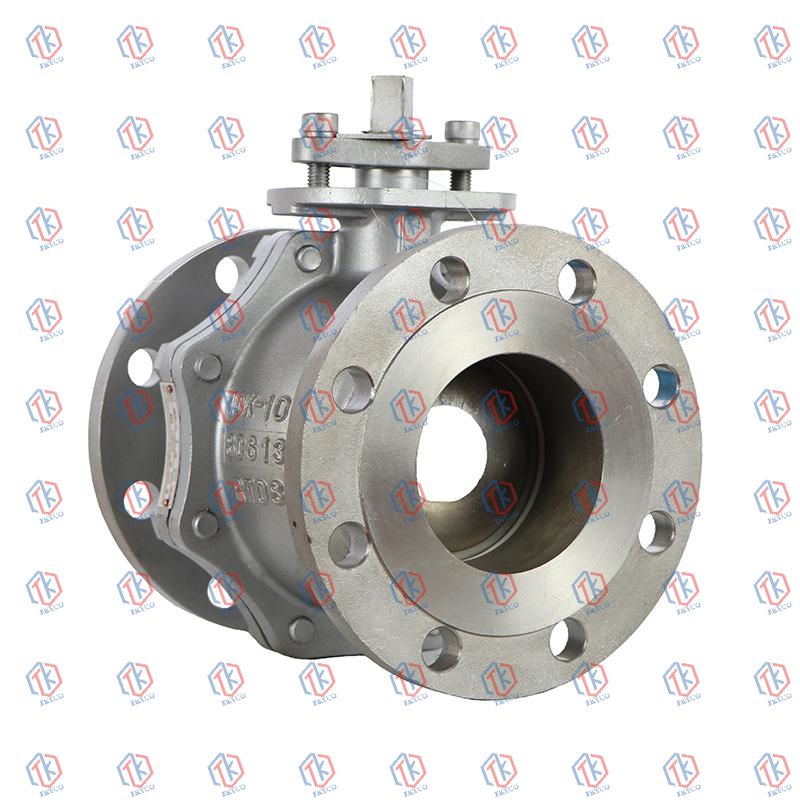

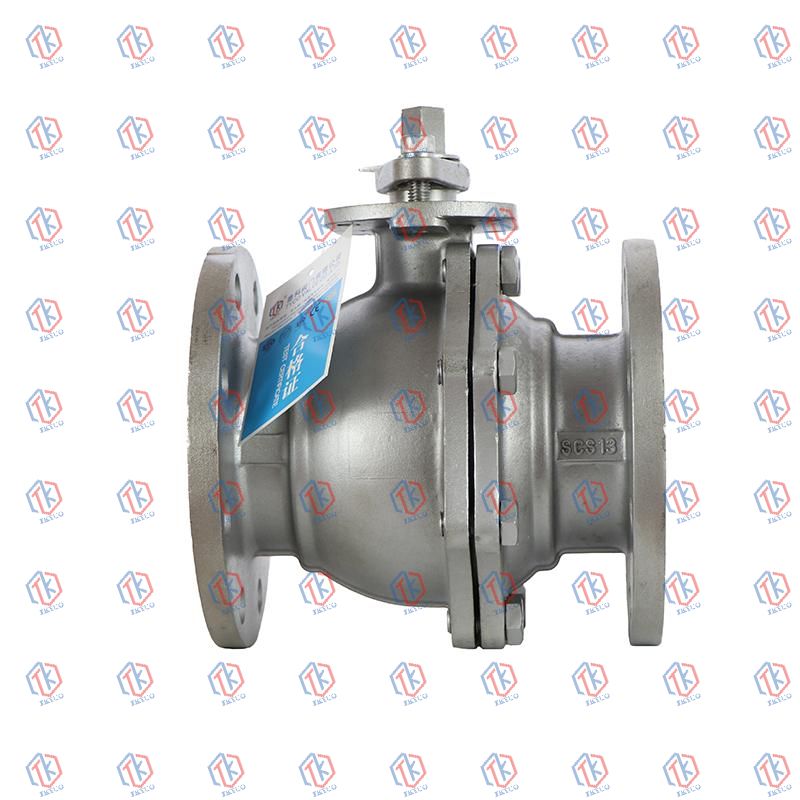

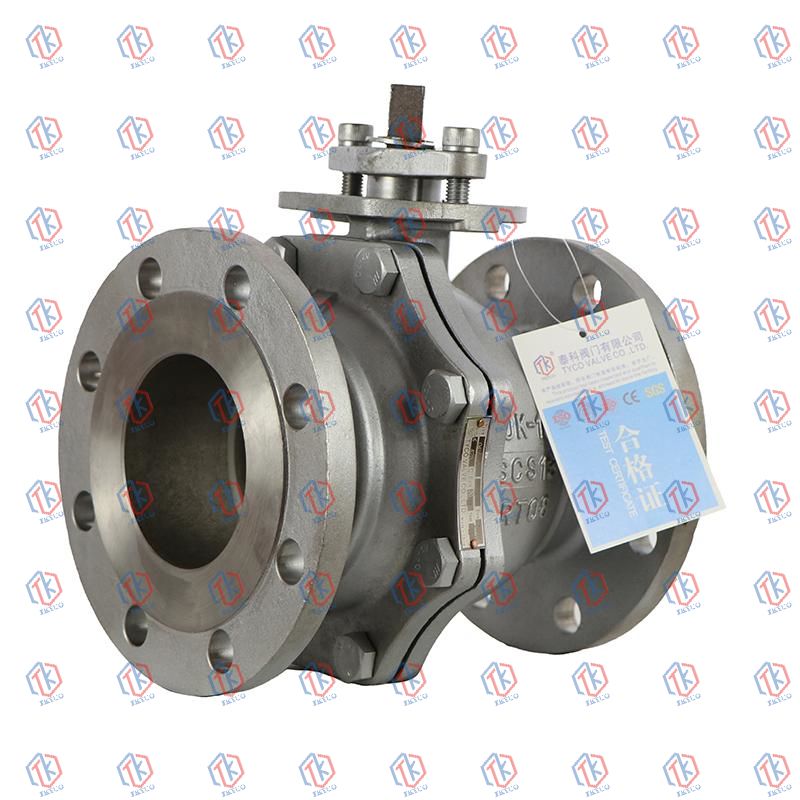

國標浮動式法蘭球閥
產品特點
1、流體阻力小，球閥所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關快捷方便，只要閥桿旋轉90°，球閥就會完成全開或全關動作，輕松實現快速啟閉。
3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成，易于保證密封，球閥的密封力隨介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時，閥桿只轉動，因此閥桿的填料密封不易被破壞，閥門反向密封的密封力閥桿隨介質壓力的增加而增加。
5、球閥的啟閉只作90°旋轉，易于實現自動控制和遠程控制。球閥可配置氣動裝置、電動裝置、液壓裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道通暢，不易沉積介質，可做管道球。
設計標準
? 技術規格：國標
? 設計標準：GB/T 12237
? 結構長度：GB/T 12221
? 連接法蘭：GB/T 9113 JB 79 HG 20592
? 試驗與檢驗：GB/T 13927 GB/T 26480
性能規格
? 公稱壓力：1.6、2.5、4.0、6.3、10.0Mpa
? 強度試驗：2.4、3.8、6.0、9.5、15.0Mpa
? 密封試驗：1.8、2.8、4.4、7.0、11.0Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材質：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29°C~150°C
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
閥蓋 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
球體 |
304 |
304 |
316 |
|
閥桿 |
304 |
304 |
316 |
|
閥座 |
PTFE、RPTFE |
||
|
填料 |
PTFE?/?Flexible?Graphite |
||
|
壓蓋 |
WCB、A105 |
CF8 |
|
主要外形尺寸和連接尺寸
(GB): PN1.6MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
ISO5211 |
TXT |
||||
|
Short series |
Long series |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
||||||
|
15 |
108 |
130 |
95 |
95 |
65 |
45 |
14 |
16 |
2 |
4-Φ14 |
4-Φ14 |
F03/F04 |
9X9 |
|
20 |
117 |
130 |
105 |
105 |
75 |
55 |
14 |
18 |
2 |
4-Φ14 |
4-Φ14 |
F03/F04 |
9X9 |
|
25 |
127 |
140 |
115 |
115 |
85 |
65 |
14 |
18 |
2 |
4-Φ14 |
4-Φ14 |
F04/F05 |
11X11 |
|
32 |
140 |
165 |
135 |
140 |
100 |
78 |
16 |
18 |
2 |
4-Φ18 |
4-Φ18 |
F04/F05 |
11X11 |
|
40 |
165 |
165 |
145 |
150 |
110 |
85 |
16 |
18 |
2 |
4-Φ18 |
4Φ18 |
F05/F07 |
14X14 |
|
50 |
178 |
203 |
160 |
165 |
125 |
100 |
16 |
18 |
2 |
4-Φ18 |
4-Φ18 |
F05/F07 |
14X14 |
|
65 |
190 |
222 |
180 |
185 |
145 |
120 |
18 |
18 |
2 |
4-Φ18 |
8-Φ18 |
F07 |
14X14 |
|
80 |
203 |
241 |
195 |
200 |
160 |
135 |
20 |
20 |
2 |
8-Φ18 |
8-Φ18 |
F07/F10 |
17X17 |
|
100 |
229 |
280 |
215 |
220 |
180 |
155 |
20 |
20 |
2 |
8-Φ18 |
8-Φ18 |
F07/F10 |
22X22 |
|
125 |
? |
320 |
245 |
250 |
210 |
185 |
22 |
22 |
2 |
8-Φ18 |
8-Φ18 |
? | ? |
|
150 |
? |
360 |
285 |
285 |
240 |
212 |
24 |
22 |
2 |
8-Φ23 |
8-Φ22 |
? | ? |
|
200 |
? |
457 |
340 |
340 |
295 |
268 |
26 |
24 |
2 |
12-Φ23 |
12-Φ22 |
? | ? |
|
250 |
? |
533 |
405 |
405 |
355 |
320 |
30 |
26 |
2 |
12-Φ25 |
12-Φ26 |
? | ? |
|
300 |
? |
610 |
460 |
460 |
410 |
378 |
30 |
28 |
2 |
12-Φ25 |
12-Φ26 |
? | |
(GB): PN2.5MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
||||
|
Short series |
Long series |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
||||
|
15 |
108 |
130 |
95 |
95 |
65 |
45 |
16 |
16 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
117 |
130 |
105 |
105 |
75 |
55 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
25 |
127 |
140 |
115 |
115 |
85 |
65 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
32 |
140 |
165 |
135 |
140 |
100 |
78 |
18 |
18 |
2 |
4-Φ18 |
4-Φ18 |
|
40 |
165 |
165 |
145 |
150 |
110 |
85 |
18 |
18 |
2 |
4-Φ18 |
4-018 |
|
50 |
178 |
203 |
160 |
165 |
125 |
100 |
20 |
20 |
2 |
4-Φ18 |
4-Φ18 |
|
65 |
190 |
222 |
180 |
185 |
145 |
120 |
22 |
22 |
2 |
8-Φ18 |
8-Φ18 |
|
80 |
203 |
241 |
195 |
200 |
160 |
135 |
22 |
24 |
2 |
8-Φ18 |
8-Φ18 |
|
100 |
229 |
280 |
230 |
235 |
190 |
160 |
24 |
24 |
2 |
8-Φ23 |
8-Φ22 |
|
125 |
? |
320 |
270 |
270 |
220 |
188 |
28 |
26 |
2 |
8-Φ25 |
8-Φ26 |
|
150 |
? |
360 |
300 |
300 |
250 |
218 |
30 |
28 |
2 |
8-Φ25 |
8-Φ26 |
|
200 |
? |
457 |
360 |
360 |
310 |
278 |
34 |
30 |
2 |
12-Φ25 |
12-Φ26 |
|
250 |
? |
533 |
425 |
425 |
370 |
335 |
36 |
32 |
2 |
12-Φ30 |
12-Φ30 |
|
300 |
? |
610 |
485 |
485 |
430 |
395 |
40 |
34 |
2 |
16-Φ30 |
16-Φ30 |
(GB): PN4.0MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
|||
|
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
|||||
|
15 |
140 |
95 |
95 |
65 |
45 |
16 |
16 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
152 |
105 |
105 |
75 |
55 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
25 |
165 |
115 |
115 |
85 |
65 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
32 |
178 |
135 |
140 |
100 |
78 |
18 |
18 |
2 |
4-Φ18 |
4-Φ18 |
|
40 |
190 |
145 |
150 |
110 |
85 |
18 |
18 |
2 |
4-Φ18 |
4-Φ18 |
|
50 |
216 |
160 |
165 |
125 |
100 |
20 |
20 |
2 |
4-Φ18 |
4-Φ18 |
|
65 |
241 |
180 |
185 |
145 |
120 |
22 |
22 |
2 |
8-Φ18 |
8-Φ18 |
|
80 |
283 |
195 |
200 |
160 |
135 |
22 |
24 |
2 |
8-Φ18 |
8-Φ18 |
|
100 |
305 |
230 |
235 |
190 |
160 |
24 |
24 |
2 |
8-Φ22 |
8-Φ22 |
|
125 |
381 |
270 |
270 |
220 |
188 |
28 |
26 |
2 |
8-Φ26 |
8-Φ26 |
|
150 |
403 |
300 |
300 |
250 |
218 |
30 |
28 |
2 |
8-Φ26 |
8-Φ26 |
|
200 |
502 |
375 |
375 |
320 |
285 |
38 |
34 |
2 |
12-Φ30 |
12-Φ30 |
|
250 |
568 |
445 |
450 |
385 |
345 |
42 |
38 |
2 |
12-Φ33 |
12-Φ33 |
|
300 |
648 |
510 |
515 |
450 |
410 |
46 |
42 |
2 |
16-Φ33 |
16-Φ33 |
(GB): PN6.3MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
|||
|
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
|||||
|
15 |
140 |
105 |
105 |
75 |
45 |
20 |
20 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
152 |
125 |
130 |
90 |
55 |
20 |
22 |
2 |
4-Φ18 |
4-Φ18 |
|
25 |
165 |
135 |
140 |
100 |
65 |
22 |
24 |
2 |
4-Φ18 |
4-Φ18 |
|
32 |
178 |
150 |
155 |
110 |
78 |
24 |
26 |
2 |
4-Φ23 |
4-Φ22 |
|
40 |
190 |
165 |
170 |
125 |
85 |
24 |
26 |
2 |
4-Φ23 |
4-Φ22 |
|
50 |
292 |
175 |
180 |
135 |
100 |
26 |
26 |
2 |
4-Φ23 |
4-Φ22 |
|
65 |
330 |
200 |
205 |
160 |
120 |
28 |
26 |
2 |
8-Φ23 |
8-Φ22 |
|
80 |
356 |
210 |
215 |
170 |
135 |
30 |
28 |
2 |
8-Φ23 |
8-Φ22 |
|
100 |
406 |
250 |
250 |
200 |
160 |
32 |
30 |
2 |
8-Φ25 |
8-Φ26 |
|
125 |
432 |
295 |
295 |
240 |
188 |
36 |
34 |
2 |
8-Φ30 |
8-Φ30 |
|
150 |
495 |
340 |
345 |
280 |
218 |
38 |
36 |
2 |
8-Φ34 |
8-Φ33 |
|
200 |
597 |
405 |
415 |
345 |
285 |
44 |
42 |
2 |
12-Φ34 |
12-Φ36 |
|
250 |
673 |
470 |
470 |
400 |
345 |
48 |
46 |
2 |
12-Φ41 |
12-Φ36 |
|
300 |
762 |
530 |
530 |
460 |
410 |
54 |
52 |
2 |
16-Φ41 |
16-Φ36 |
(GB): PN10.0MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
|||
|
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
|||||
|
15 |
165 |
105 |
105 |
75 |
45 |
20 |
20 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
130 |
130 |
90 |
55 |
22 |
22 |
2 |
4-Φ18 |
4-Φ18 |
|
25 |
216 |
140 |
140 |
100 |
65 |
24 |
24 |
2 |
4-Φ18 |
4-Φ18 |
|
32 |
229 |
155 |
155 |
110 |
78 |
26 |
26 |
2 |
4-Φ22 |
4-Φ22 |
|
40 |
241 |
170 |
170 |
125 |
85 |
28 |
28 |
2 |
4-Φ22 |
4-Φ22 |
|
50 |
292 |
195 |
195 |
145 |
100 |
30 |
30 |
2 |
4-Φ26 |
4-Φ26 |
|
65 |
330 |
220 |
220 |
170 |
120 |
34 |
34 |
2 |
8-Φ26 |
8-Φ26 |
|
80 |
356 |
230 |
230 |
180 |
135 |
36 |
36 |
2 |
8-Φ26 |
8-Φ26 |
|
100 |
432 |
265 |
265 |
210 |
160 |
40 |
40 |
2 |
8-Φ30 |
8-Φ30 |
|
125 |
508 |
315 |
315 |
250 |
188 |
40 |
40 |
2 |
8-Φ33 |
8-Φ33 |
|
150 |
559 |
355 |
355 |
290 |
218 |
44 |
44 |
2 |
12-Φ33 |
12-Φ33 |
|
200 |
660 |
430 |
430 |
360 |
285 |
52 |
52 |
2 |
12-Φ36 |
12-Φ36 |
|
250 |
787 |
505 |
505 |
430 |
345 |
60 |
60 |
2 |
12-Φ39 |
12-Φ39 |
|
300 |
838 |
585 |
585 |
500 |
410 |
68 |
68 |
2 |
16-Φ42 |
16-Φ42 |
GB): PN16.0Mpa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
|||
|
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
|||||
|
15 |
230 |
105 |
105 |
75 |
45 |
20 |
20 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
240 |
130 |
130 |
90 |
55 |
24 |
24 |
2 |
4-Φ18 |
4-Φ18 |
|
25 |
260 |
140 |
140 |
100 |
65 |
24 |
24 |
2 |
4-Φ18 |
4-Φ18 |
|
32 |
300 |
155 |
155 |
110 |
78 |
28 |
28 |
2 |
4-Φ22 |
4-Φ22 |
|
40 |
360 |
170 |
170 |
125 |
85 |
28 |
28 |
2 |
4-Φ22 |
4-Φ22 |
|
50 |
400 |
195 |
195 |
145 |
100 |
30 |
30 |
2 |
4-Φ26 |
4-Φ26 |
|
65 |
490 |
220 |
220 |
170 |
120 |
34 |
34 |
2 |
8-Φ26 |
8-Φ26 |
|
80 |
580 |
230 |
230 |
180 |
135 |
36 |
36 |
2 |
8-Φ26 |
8-Φ26 |
|
100 |
620 |
265 |
265 |
210 |
160 |
40 |
40 |
2 |
8-Φ30 |
8-Φ30 |
?
相關產品
-
德標浮動式法蘭球閥
產品概覽 德標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類和氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 ?材料名稱 碳鋼 ?不銹鋼 ?????????? 閥體 WCB、A105 CF8、CF3 CF8M、CF3M ????? ? ?? ...
-
電動二通閥（風機盤管）
驅動器主要技術參數 型號 額定電壓 功率 驅動方式 與SRV2000閥配合動作時間 凈重 VA7010-220VA7010-110 AC220V±10% 7W 單向電機驅動 閥門彈簧復位 全開時間：通電后約10秒 關閉時間：斷電后約5秒 0.3 AC110V±10% VA7010-24 AC24V±10% 銅閥主要技術參數 產品型號 閥門形式 聯接螺紋 流量系數 Kv 關閉壓差 (MPa) 工作 介質 流體 溫度 環境 溫度 儲存 溫度 承壓 (MPa) VA7010-15 常閉二通閥 G1/2 1.5 0.25 冷凍/ 熱水 2-94℃ 0-60℃ 最大相對 濕度為不 凝露 -20-65℃ 最大相對 濕度為不 凝露 1.6 VA7010-15 混...
-
比例積分電動調節閥
產品特點 閥體∶黃銅/鑄鐵 閥瓣∶黃銅/不銹鋼 閥蓋∶黃銅/鑄鐵 閥桿∶不銹鋼 密封∶NBR 工作原理 電動調節閥由閥體、閥蓋、閥座、閥瓣、閥桿及密封件等零件組成。 在驅動器等作用下，閥桿帶動閥瓣做上升或下降運動，改變閥瓣與閥座間的流通面積，以便調節并控制介質的流量。 技術參數 介質∶熱冷水、50%乙二醇 介質溫度∶5~95℃ 公稱壓力PN∶1600KPa 流量特性∶等百分比或線性 滲漏量∶Kv值的0.01%
-
撐開式雙密封閥
產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WCB CF8 CF8M 閥蓋 WCB CF8 CF8M 底蓋 WCB CF8 CF8M 密封閥掰 WCB+Cartide PTFE/RPTFE CF8+Carbide PTFE/RPTFE CF8M+Carbide PTFE/RPTFE 密封導軌 WCB CFS CF8M 鍥形體 WCB CF8 CF8M 金屬纏繞墊 304+柔性石墨 304+柔性石墨 316+柔性石墨 軸套 銅合金 閥桿 2Cr13 304 316 支架 WCB CF8 CF8M
-
薄型法蘭、對夾球閥
產品概覽 夾套球閥和夾套保溫夾套球閥適用于Class150，PN1.0～2.5MPa，工作溫度29～180℃（密封圈為增強聚四氟乙烯）或29～300℃（密封圈為-聚苯）的各種管道，用于切斷或連接管道中的介質，選擇不同的材料，可適用于水、蒸汽、油、硝酸、醋酸、氧化性介質、尿素等介質。 產品結構 主要零件材料 材料名稱 Q41F-(16-64)C Q41F-(16-64)P Q41F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 30...
-
對夾式止回閥
產品結構 主要零件材料 材料名稱 H71/74/76H-(16-64)C H71/74/76W-(16-64)P H71/74/76W-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥掰 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 密封 304,316,PTFE 主要外形尺寸 H71主要外形尺寸 ?公稱通徑 D D L 15 1/2″ 15 46 17.5 20 3/4″ 20 56 20 25 1″ 25 65 23 32 1 1/4″ 32 74 28 40 1 1/2″ 40 84 31.5 50 2″ 50 102 40 65...
