平板閘閥
產品描述
本系列產品采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度—29～121℃的油氣管道，作為介質的控制啟閉和調節裝置，產品結構設計，選材合適，檢測嚴格，操作方便，防腐、耐磨、抗沖刷能力強，是石油工業理想的新型設備。
1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、閘板設有導向桿，導向精準，密封面噴涂硬質合金，耐沖刷。
3、閥體承載能力高，通道直通。全開時類似于閘板和直管的導向孔，流動阻力小。閥桿采用復合填料，多重密封，密封可靠，摩擦小。
4、關閉閥門時，順時針轉動手輪，閘板向下移動至底部。由于介質壓力的作用，進口端的密封座被推向閘板，形成較大的密封比壓，從而形成密封。同時，閘板被壓向出口端的密封座成為雙重印記。
5、由于采用雙重密封，易損件可更換，不影響管道工作。這是我公司產品領先于國內外同類產品的重要特點。
6、打開閘門時，逆時針旋轉手輪，閘門向上移動，導孔與通道孔相連。隨著閘門的升高，通孔逐漸增大。當?shù)竭_極限位置時，導向孔與通道孔重合，此時完全打開。
主要尺寸及重量
|
DN |
L |
D |
D1 |
D2 |
B-F |
Z-ΦD |
DO |
H |
H1 |
|
50 |
178 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
250 |
584 |
80 |
|
65 |
191 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
250 |
634 |
95 |
|
80 |
203 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
300 |
688 |
100 |
|
100 |
229 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
300 |
863 |
114 |
|
125 |
254 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
350 |
940 |
132 |
|
150 |
267 |
285 |
240 |
218 |
22-2 |
8-Φ22 |
350 |
1030 |
150 |
|
200 |
292 |
340 |
295 |
278 |
24-2 |
12-Φ22 |
350 |
1277 |
168 |
|
250 |
330 |
405 |
355 |
335 |
26-2 |
12-Φ26 |
400 |
1491 |
203 |
|
300 |
356 |
460 |
410 |
395 |
28-2 |
12-Φ26 |
450 |
1701 |
237 |
|
350 |
381 |
520 |
470 |
450 |
30-2 |
16-Φ26 |
500 |
1875 |
265 |
|
400 |
406 |
580 |
525 |
505 |
32-2 |
16-Φ30 |
305 |
2180 |
300 |
|
450 |
432 |
640 |
585 |
555 |
40-2 |
20-Φ30 |
305 |
2440 |
325 |
|
500 |
457 |
715 |
650 |
615 |
44-2 |
20-Φ33 |
305 |
2860 |
360 |
|
600 |
508 |
840 |
770 |
725 |
54-2 |
20-Φ36 |
305 |
3450 |
425 |
相關產品
-
微阻緩閉蝶式止回閥HH49X
主要特點： 1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。 2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。 3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。 4、橡膠緩沖，啟閉平穩，無震動，無噪音。 5、比老式止回閥流阻小，有明顯的節能效果。 主要技術參數： 型 號 HH49X-10 HH49X-16 公稱壓力 PN1.0MPa PN1.6MPa 公稱通徑 DN150～800mm DN150～800mm 密封試驗壓力 1.1MPa 1.76MPa 殼體試驗壓力 1.5MPa 2.4MPa 主要零件材料 閥 體 灰鑄鐵、球墨鑄鐵、鑄鋼 ...
-
鍛鋼截止閥
產品概述 鍛鋼截止閥是一種常用的截止閥，主要用于連接或截斷管道中的介質，一般不用于調節流量。截止閥適用的壓力和溫度范圍較大，該閥門是適用于小口徑管道，密封面不易磨損、劃傷，密封性能好，啟閉閥瓣行程小，啟閉時間短，閥門高度小。 產品結構 主要零件材料 零件名稱 材料 閥體 A105 A182 F22 A182 F304 A182 F316 閥瓣 A276 420 A276 304 A276 304 A182 316 閥桿 A182 F6A A182 F304 A182 F304 A182 F316 閥蓋 A105 A182 F22 A182 F304 A182 F316 主要尺寸和重量 ...
-
橡膠瓣止回閥
特性： 1、全流量設計，水頭損失小，不易堆積雜物，維修方便。 2、開啟壓力小，低壓密封性能優。 3、碳鋼閥瓣采用EPDM橡膠包覆，抗腐蝕佳，且密封性能好。 4、閥瓣開啟后位於液體上方，減少了磨損和故障。 5、閥蓋易開啟，便於進行清潔與維護。 6、閥體表面高溫噴涂粉體環氧樹脂，防腐性能佳。 7、結構簡單，除閥體閥蓋外，內部僅有一活動彈性閥瓣。 8、閥瓣裝置呈 45°仰角，可減少開關行程，減少水錘及水擊聲。 產品詳細描述： 橡膠瓣止回閥中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠製成，閥瓣開關壽命可達100...
-

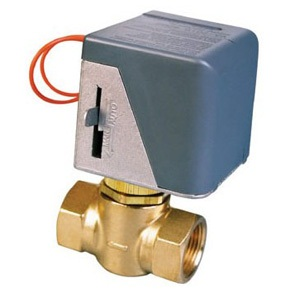

電動二通閥（風機盤管）
