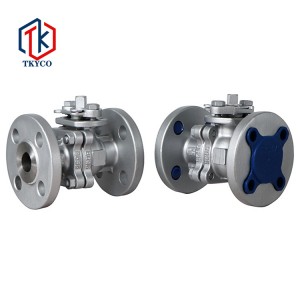

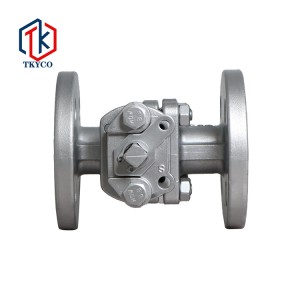

          • 美標浮動式法蘭球閥

            簡短描述:

            設計標準

            ? 技術規范:ANSI
            ? 設計標準:API6D API608
            ? 結構長度:ASME B16.10
            ? 連接法蘭:ASME B16.5
            ? 試驗與檢驗:API6D API598

            性能規格

            ? 公稱壓力:150, 300, 600 LB
            ? 強度試驗:PT3.0, 7.5,15 Mpa
            ? 密封試驗:2.2, 5.5,11 Mpa
            ? 氣密封試驗:0.6Mpa
            ? 閥門主體材質:WCB (C), CF8 (P), CF3 (PL), CF8M (R), CF3M (RL)
            ? 適用介質:水、蒸汽、油品、硝酸類、醋酸類
            ? 適用溫度:-29°C -150°C


            產品細節

            產品標簽

            產品概覽

            手動法蘭球閥主要用于切斷或接通介質,也可用于流體調節和控制。與其他閥門相比,球閥具有以下優點:

            1、流體阻力小,球閥所有閥門中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。

            2、開關快捷方便,只要閥桿旋轉90°,球閥就會完成全開或全關動作,輕松實現快速啟閉。

            3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成,易于保證密封,球閥的密封力隨介質壓力的增加而增大。

            4、閥桿密封可靠。球閥啟閉時,閥桿只轉動,因此閥桿的填料密封不易被破壞,閥門反向密封的密封力閥桿隨介質壓力的增加而增加。

            5、球閥的啟閉只作90°旋轉,易于實現自動控制和遠程控制。球閥可配置氣動裝置、電動裝置、液壓裝置、氣液聯動裝置或電液聯動裝置。

            6、球閥通道通暢,不易沉積介質,可做管道球。

            產品結構

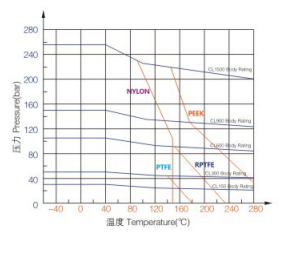

            singleimg-12singleimg-2216217707071

            ??? ISO Law Mount Pad?????????????????????????????? ISO 高安裝焊盤

            主要零件材料

            材料名稱

            碳鋼

            不銹鋼

            閥體

            WCB、A105

            CF8、?CF3

            CF8M、CF3M

            閥蓋

            WCB、A105

            CF8、?CF3

            CF8M、CF3M

            球體

            304

            304

            316

            閥桿

            304

            304

            316

            閥座

            PTFE、RPTFE

            填料

            PTFE?/ 柔性石墨

            壓蓋

            WCB、A105

            CF8

            主要外形尺寸和連接尺寸

            (ANSI): 150LB

            IN

            DN

            L

            D

            D1

            D2

            B

            T

            Z-ΦD

            ISO5211

            TXT

            1/2″

            15

            108

            90

            60.3

            34.9

            10

            2

            4-Φ16

            F03/F04

            9X9

            3/4″

            20

            117

            100

            69.9

            42.9

            10.9

            2

            4- Φ16

            F03/F04

            9X9

            1″

            25

            127

            110

            79.4

            50.8

            11.6

            2

            4-Φ16

            F04/F05

            11X11

            1 1/4″

            32

            140

            115

            88.9

            63.5

            13.2

            2

            4-Φ16

            F04/F05

            11X11

            1 1/2″

            40

            165

            125

            98.4

            73

            14.7

            2

            4-Φ16

            F05/F07

            14X14

            2″

            50

            178

            150

            120.7

            92.1

            16.3

            2

            4-Φ19

            F05/F07

            14X14

            2 1/2″

            65

            190

            180

            139.7

            104.8

            17.9

            2

            4-Φ19

            F07

            14X14

            3″

            80

            203

            190

            152.4

            127

            19.5

            2

            4-Φ19

            F07/F10

            17X17

            4″

            100

            229

            230

            190.5

            157.2

            24.3

            2

            8-Φ19

            F07/F10

            22X22

            5″

            125

            356

            255

            215.9

            185.7

            243

            2

            8-Φ22

            ? ?

            6″

            150

            394

            280

            241.3

            215.9

            25.9

            2

            8-Φ22

            ? ?

            8″

            200

            457

            345

            298.5

            269.9

            29

            2

            8-Φ22

            ? ?

            10″

            250

            533

            405

            362

            323.8

            30.6

            2

            12-Φ25

            ? ?

            12″

            300

            610

            485

            431.8

            381

            32.2

            2

            12-Φ25

            ?

            (ANSI): 300LB

            IN

            DN

            L

            D

            D1

            D2

            B

            T

            Z-ΦD

            1/2″

            15

            140

            95

            66.7

            34.9

            14.7

            2

            4-Φ16

            3/4“

            20

            152

            115

            82.6

            42.9

            16.3

            2

            4-Φ19

            1″

            25

            165

            125

            88.9

            50.8

            17.9

            2

            4-Φ19

            1 1/4″

            32

            178

            135

            98.4

            63.5

            19.5

            2

            4-Φ19

            1 1/2″

            40

            190

            155

            114.3

            73

            21.1

            2

            4-Φ22

            2″

            50

            216

            165

            127

            92.1

            22.7

            2

            8-Φ19

            2 1/2″

            65

            241

            190

            149.2

            104.8

            25.9

            2

            8-Φ22

            3″

            80

            282

            210

            168.3

            127

            29

            2

            8-Φ22

            4″

            100

            305

            255

            200

            157.2

            32.2

            2

            8-Φ22

            5″

            125

            381

            280

            235

            185.7

            35.4

            2

            8-Φ22

            6″

            150

            403

            320

            269.9

            215.9

            37

            2

            12-Φ22

            8″

            200

            502

            380

            330.2

            269.9

            41.7

            2

            12-Φ25

            10″

            250

            568

            445

            387.4

            323.8

            48.1

            2

            16-Φ29

            12″

            300

            648

            520

            450.8

            381

            51.3

            2

            16-Φ32

            (ANSI): 600LB

            IN

            DN

            L

            D

            D1

            D2

            B

            T

            Z-ΦD

            1/2″

            15

            165

            95

            66.7

            34.9

            21.3

            7

            4-Φ16

            3/4″

            20

            190

            115

            82.6

            42.9

            22.9

            7

            4-Φ19

            1″

            25

            216

            125

            88.9

            50.8

            24.5

            7

            4-Φ19

            1 1/4″

            32

            229

            135

            98.4

            63.5

            27.7

            7

            4-Φ19

            1 1/2″

            40

            241

            155

            114.3

            73

            29.3

            7

            4-Φ22

            2″

            50

            292

            165

            127

            92.1

            32.4

            7

            8-Φ19

            2 1/2″

            65

            330

            190

            149.2

            104.8

            35.6

            7

            8-Φ22

            3″

            80

            356

            210

            168.3

            127

            38.8

            7

            8-Φ22

            4″

            100

            432

            275

            215.9

            157.2

            45.1

            7

            8-Φ22

            5″

            125

            508

            330

            266.7

            185.7

            51.5

            7

            8-Φ29

            6″

            150

            559

            355

            292.1

            215.9

            54.7

            7

            12-Φ29

            8″

            200

            660

            420

            349.2

            269.9

            62.6

            7

            12-Φ32

            10″

            250

            787

            510

            431.8

            323.8

            70.5

            7

            16-Φ35

            12″

            300

            838

            560

            489

            381

            73.7

            7

            20-Φ35

            (ANSI): 900LB

            IN

            DN

            L

            D

            D1

            D2

            B

            T

            Z-ΦD

            1″

            25

            254

            150

            101.6

            50.8

            35.6

            7

            4-Φ26

            1 1/4″

            32

            279

            160

            111.1

            63.5

            35.6

            7

            4-Φ26

            1 1/2″

            40

            305

            180

            123.8

            73

            38.8

            7

            4-Φ30

            2″

            50

            368

            215

            165.1

            92.1

            45.1

            7

            8-Φ26

            2 1/2″

            65

            419

            245

            190.5

            104.8

            48.3

            7

            8-Φ30

            3″

            80

            381

            240

            190.5

            127

            45.1

            7

            8-Φ26

            4″

            100

            457

            290

            235

            157.2

            51.5

            7

            8-Φ33
