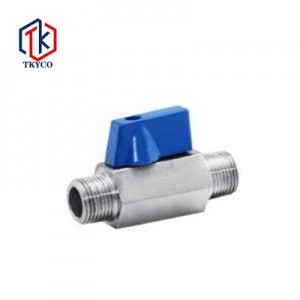

迷你球閥

簡短描述:

技術規(guī)范

? 設計標準：ASME B16.34
? 連接標準：ASME B1.20.1(NPT) DIN2999 & BS21, ISO228/1&ISO7/1
? 試驗與檢驗：API 598

發(fā)送郵件

產品細節(jié)

產品標簽

產品結構

主要零件材料

材料名稱	不銹鋼		鍛鋼
閥體	A351 CF8	A351 CF8M	F304	F316
球體	A276 304/A276 316
閥桿	2Cr13/A276 304/A276 316
閥座	PTFE、RPTFE

主要外形尺寸

內螺DN(MM)	G	D	L	H	W
8	1/4″	5	42	25	21
10	3/8″	7	45	27	21
15	1/2″	9	55	28.5	21
20	3/4″	12	56	33	22
25	1″	15	66	35.5	22

外螺DN(MM)	G	D	L	H	W
8	1/4″	5	57	25	21
10	3/8″	7	60	27	21
15	1/2″	9	71	28.5	21
20	3/4″	12	72	33	22
25	1″	15	83	35.5	22

內外螺DN(MM)	G	D	L	H	W
8	1/4″	5	46	25	21
10	3/8″	7	48	27	21
15	1/2″	9	56	28.5	21
20	3/4″	12	56	33	22
25	1′	15	66	35.5	22
