靜音止回閥
法蘭式靜音止回閥該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。
內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。
|
零件名稱
|
材料
|
|
閥體、導流體
|
鑄鐵、鑄鋼
|
|
閥座、軸瓦、閥瓣、軸
|
青銅或不銹鋼
|
|
彈簧
|
不銹鋼
|
|
公稱壓力
|
1.0
|
1.6
|
2.5
|
|
較高工作壓力
|
1.0
|
1.6
|
2.5
|
|
密封試驗壓力
|
1.1
|
1.76
|
2.75
|
|
殼體試驗壓力
|
1.5
|
2.4
|
3.75
|
|
適用介質
|
水
|
||
|
介質溫度
|
X＜80℃， T≤150℃， H≤200℃
|
||
|
公稱通徑
|
L
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
240
|
|
125
|
300
|
|
150
|
350
|
|
200
|
450
|
|
250
|
500
|
|
300
|
550
|
|
350
|
572
|
|
400
|
600
|
|
450
|
650
|
|
500
|
700
|
相關產品
-

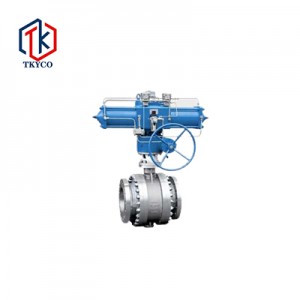

金屬硬密封球閥
產品描述 閥門的驅動部分根據閥門結構和用戶要求，采用手柄、渦輪、電動、氣動等，可根據實際情況和用戶要求選擇合適的驅動方式。 該系列球閥產品根據介質和管道的情況，以及用戶的不同要求，設計防火、防靜電等結構，耐高溫、耐低溫，能保證閥門在不同工況下經常工作，廣泛應用于天然氣、石油、化工、冶金、城建、環保、制藥、食品等行業。 特征 ? 該系列閥門采用鍛鋼或鑄鋼作為閥體材料。結構可以是浮動式或耳軸式球支撐。 ? 高精度加工可實現卓越的球和閥座接口，可實現符合 ANSI B16.104 dass VI 泄漏標準的嚴密關閉。 ? 浮動安...
-

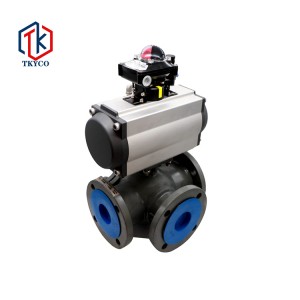

三通法蘭球閥
