GU系列高真空球閥
產品描述
球閥經過半個多世紀的發展，現已成為應用廣泛的主要閥門類。球閥的主要作用是切斷和接通管道中的流體；也可用于流體的調節和控制。球閥具有流阻小、密封性好、開關速度快、可靠性高等特點。
球閥主要由閥體、閥蓋、閥桿、球閥和密封圈等部分組成，屬于90類。關閉閥門時，它借助手柄或閥桿上端的驅動裝置向球閥施加一定的扭矩并傳遞給球閥，使其旋轉90°，使球閥通孔與閥體通道中心線重疊或垂直，完成全開或全關動作。一般有浮動球閥、固定球閥、多通道球閥、V型球閥、球閥、夾套球閥等。可用于手柄驅動、渦輪驅動、電動、氣動、液壓、氣液聯動和電液聯動。
產品結構
主要零件材料
|
材料名稱 |
GU-(16-50)C |
GU-(16-50)P |
GU-(16-50)R |
|
閥體 |
世界商業委員會 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
世界商業委員會 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯（PTFE） |
||
|
填料 |
聚四氟乙烯（PTFE） |
||
主要外形尺寸
(GB6070)活套法蘭連接
| ?MODEL |
L |
D |
K |
C |
N-? |
W |
|
GU-16?(F) |
104 |
60 |
45 |
8 |
4-?6.6 |
150 |
|
GU-25(F) |
114 |
70 |
55 |
8 |
4-?6.6 |
170 |
|
GU-40(F) |
160 |
100 |
80 |
12 |
4-?9 |
190 |
|
GU-50(F) |
170 |
110 |
90 |
12 |
4-?9 |
190 |

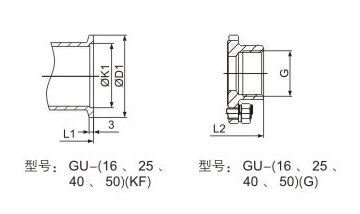

(GB4982)快卸法蘭連接
|
?MODEL |
L |
D1 |
K1 |
|
GU-16(KF) |
104 |
30 |
17.2 |
|
GU-25(KF) |
114 |
40 |
26.2 |
|
GU-40(KF) |
160 |
55 |
41.2 |
|
GU-50(KF) |
170 |
75 |
52.2 |
螺紋連接
|
MODEL |
L |
G |
|
GU-16(G) |
63 |
1/2″ |
|
GU-25(G) |
84 |
1″ |
|
GU-40(G) |
106 |
11/2″ |
|
GU-50(G) |
121 |
2″ |
