暗桿閘閥
產品應用
適用于生活用水、給排水系統、污水處理系統、化工流體輸送等系統。
典型應用行業有∶水廠及水源工程，環境保護，市政設施，電力及公用事業，建筑行業，鋼鐵、治金，造紙行業等。
產品特點
1、全通徑流道，閥門全開時閘板完全升離流道，流體阻力最小;
2、質流動方向不受限制;
3、全包膠閘板，閥板材質與介質零接觸，密封性能良好;
4、無毒防腐涂裝，閥門內外表面均采用無毒環氧靜電噴涂;
5、型式操作多樣，可用手輪、電動、氣動等裝置操作。

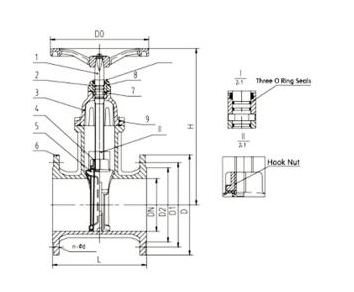

產品結構
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
|
|
DO |
160 |
160 |
200 |
200 |
225 |
280 |
330 |
385 |
385 |
450 |
450 |
520 |
620 |
458 |
458 |
458 |
|
|
Non-Rising Stem |
?????? Hmax |
198 |
225 |
293 |
303 |
340 |
417 |
515 |
621 |
710 |
869 |
923 |
1169 |
1554 |
1856 |
2176 |
2598 |
|
350 |
406 |
520 |
568 |
640 |
755 |
960 |
1150 |
1300 |
1559 |
1704 |
1878 |
2176 |
2568 |
2895 |
3446 |
||
主要部分材料
|
NO. |
名稱 |
材質 |
連接標準 .GB12238 .BS 5155 .AWWA |
|
1 |
閥桿 |
SS |
|
|
2 |
O型圈 |
丁腈橡膠 |
|
|
3 |
閥蓋 |
球墨鑄鐵 |
|
|
4 |
閥桿螺母 |
銅合金 |
|
|
5 |
閘板 |
球墨鑄鐵包覆橡膠 |
|
|
6 |
閥體 |
球墨鑄鐵 |
|
|
7 |
環 |
銅合金 |
|
|
8 |
密封壓蓋 |
? ? ? ? ? ? ? ? ? ?銅合金/球墨鑄鐵 | |
|
9 |
支架 |
球墨鑄鐵 |
相關產品
-

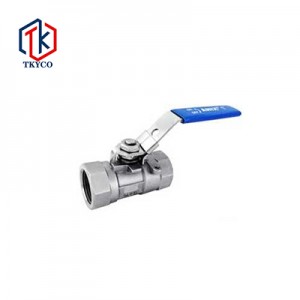

2000WOG —片式內螺紋球閥
產品結構 主要零件材料 材料名稱 Q11F-(16-64)C Q11F-(16-64)P Q11F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE) 主要外形尺寸 DN INCH L D G W H H1 8 1/4″ 40 5 1/4″ 70 33.5 26.5 10 3/8″ 45 7 3/8″ 70 35 26.5 15 1/2″ 55...
-

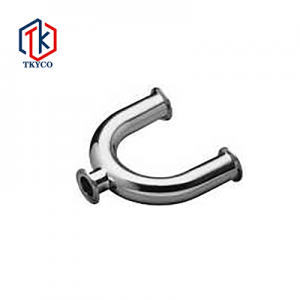

不銹鋼衛生級快裝式U型三管通
產品結構 主要外形尺寸 D1 D2 A B 2″ 1″ 200 170 2″ 2″ 200 170 2” 1 1/2″ 200 170 1 1/2″ 1″ 180 150 1 1/2″ 1″ 180 150 1 1/4″ 3/4″ 145 125 1″ ?3/4″ 145 125 3/4″ 3/4″ 135 100
-

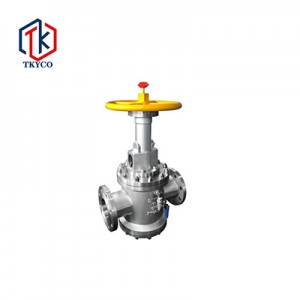

撐開式雙密封閥
產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WCB CF8 CF8M 閥蓋 WCB CF8 CF8M 底蓋 WCB CF8 CF8M 密封閥掰 WCB+Cartide PTFE/RPTFE CF8+Carbide PTFE/RPTFE CF8M+Carbide PTFE/RPTFE 密封導軌 WCB CFS CF8M 鍥形體 WCB CF8 CF8M 金屬纏繞墊 304+柔性石墨 304+柔性石墨 316+柔性石墨 軸套 銅合金 閥桿 2Cr13 304 316 支架 WCB CF8 CF8M
-

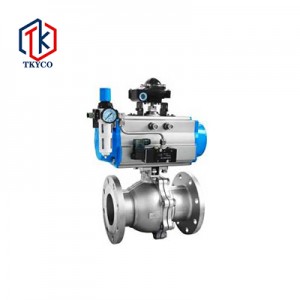

氣動法蘭球閥
產品結構 主要零件材料 材料名稱 Q61141F-(16-64)C Q61141F-(16-64)P Q61141F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cd8Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE) 主要外形尺寸 PN16 DN L D D D1 D2 C F N-?B A B C D G 單作用 雙作用 ...
-
美標、日標法蘭過濾器
產品概述 過濾器是輸送介質管道上不可缺少的一種裝置。 過濾器由閥體、濾網、排污部分組成。待處理的 介質經過過濾器的濾網后，其雜質被阻擋，以此 來保護減壓閥、泄壓閥、定水位閥和水泵等管道 設備，以達到正常運轉。 本公司生產的丫型過濾器可帶有排污口，安裝時 Y型口朝下，管道內雜物會收集到過濾器網內排 污口上，不需拆卸過濾器彳壬何部件來排除污物， 只需打開排污口即可排污。當需要清洗時，只要 將可拆卸的濾網取出，處理后重新裝入即可，因 此，使用維護極為方便。 產品結構 主要零件材料 材料名稱 SY41-(150-300LB)...
-

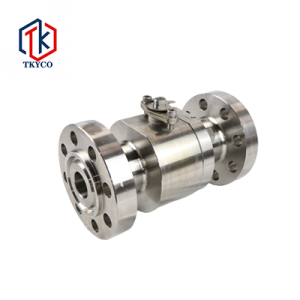

金屬硬密封(鍛鋼)球閥
